齒輪泵是液壓系統中廣泛采用的一種液壓泵,其主要特點是結構簡單，制造方便，價格低廉， 體積小，重量輕，自吸性能好，對油液污染不敏感，工作可靠；其主要缺點是流量和壓力脈動大，噪聲大，排量不可調。它一般做成定量泵,按結構不同,齒輪泵分為外嚙合齒輪泵和內嚙合 齒輪泵,而以外嚙合齒輪泵應用最廣。
力士樂（Rexroth）AZ-PF-1X 齒輪泵，在混凝土泵的攪拌、冷卻、清洗回路中應用較廣。

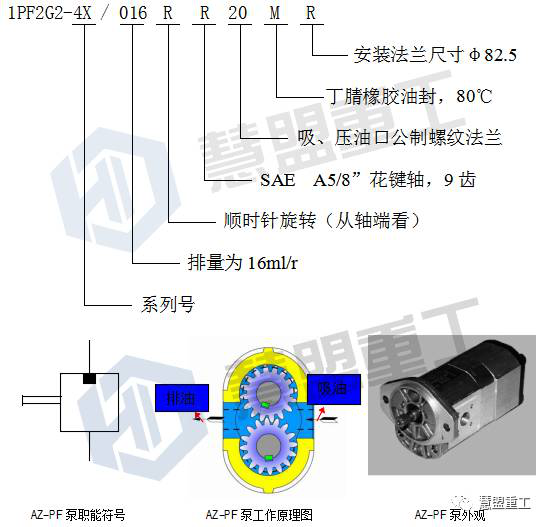

1.型號及符號意義

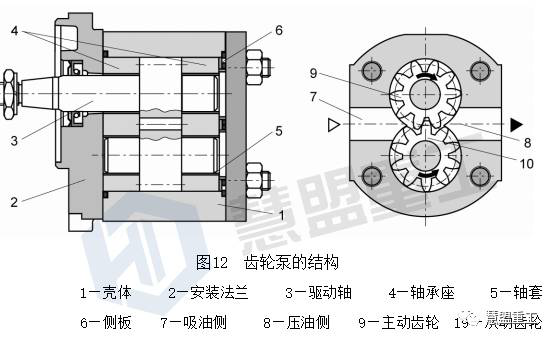

結構剖面如圖12所示。
2．齒輪泵工作原理
隨著互相嚙合的一對齒輪的旋轉運動，液壓油被不斷地從吸油口帶到壓油口，齒頂與殼體之間、嚙合齒之間形成密封間隙，防止油液回流。浮動側板可以減小內部泄漏，卸荷槽可以消除困油現象。
3．齒輪泵工作要求
油液溫度范圍：-15~+80℃
環境溫度范圍：-15~+60℃
油液粘度范圍：10~300mm2/s
允許啟動粘度：1000mm2/s
推薦油液清潔度等級：NAS 1638的9級
旋轉方向：必須按液壓泵規定方向旋轉。
吸油口壓力：絕對壓力≥0.7bar，也就是真空度≤0.3bar。
最高工作壓力：250bar。
允許最高轉速：3000rpm。
4. 齒輪泵的特點
優點：自吸性好、對油液的污染不敏感，制造成本低
缺點：不能變量，所受的徑向液壓力不平衡，容積效率低
5.齒輪泵的其它介紹
5.1.1吸油過程：如上面工作原理圖
排油過程：如上面工作原理圖
5.1.2困油現象：齒輪在嚙合過程中，嚙合間隙的增大或縮小，而造成的封閉容積的變化，
A 體積由大變小，受壓的沖擊、升溫
B 體積由小變大，真空度產生時的，氣泡出現，氣蝕
解決措施：開卸荷槽
5.1.3·端面泄漏與端面自動補償
A 端面泄漏75-80％
B 徑向間隙泄漏 15-20％
C 齒面嚙合處 忽略
·自動補償裝置
A浮動軸套式
B浮動側板
C撓性側板式
5.1.4徑向不平衡力及減少措施
措施：A 合理選擇齒輪的齒寬與齒頂圓直徑
B 縮小排液腔尺寸
C 將排液腔或吸液膠腔擴大，
D 開平衡槽
